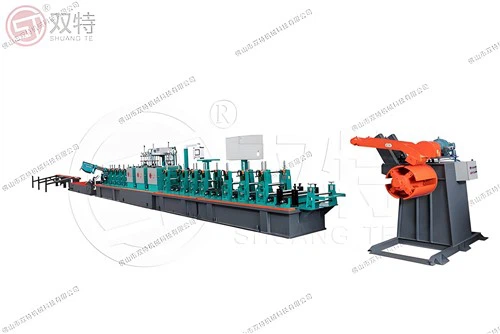

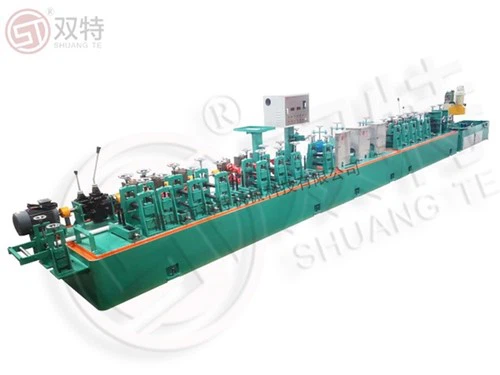

La ligne de production de tuyaux soudés ST40G est un système de soudage laser automatisé conçu pour produire des tubes de condenseur de précision élevés - avec diamètres de φ3,8 - φ16mm et des épaisseurs de paroi de 0,3–1,0 mm. Il assure de fortes soudures, une excellente finition de surface et des dimensions précises. Des fonctionnalités telles que le recuit brillant en ligne, six - se redressant et les tests actuels de Foucault offrent des tubes libres élevés -, un défaut - idéal pour les échangeurs de chaleur et les condenseurs.
Fabrication de précision pour des performances d'échange de chaleur supérieures
Ultra - formage précis
L'usinage de précision CNC assure des dimensions précises du tube (OD: φ3.8–16 mm, épaisseur de paroi: 0,3–1,0 mm) et une rondeur parfaite pour un assemblage facile.
Soudage laser avancé
Comprend un soudeur laser de performance de 3000W High -, fournissant des soudures solides et lisses avec une zone affectée de chaleur minimale -, éliminant le besoin de post - le polissage de soudure dans la plupart des cas.
Recuit brillant intégré
Équipé d'un système de recuit en ligne de 60 kW qui soulage le stress, améliore la résistance à la corrosion et fournit une surface libre d'oxyde brillant -.
Production efficace et flexible
Prend en charge le fonctionnement continu 24/7 à des vitesses de ligne allant jusqu'à 30 m / min, avec un changement de moisissure rapide - permettant une commutation rapide entre les tailles de tube.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Modèle de ligne | ST40G (Configuration du soudage au laser et de recuit |
| Méthode de soudage | Soudage au laser (3000W CW) |
| Méthode de recuit | Recuit en ligne + fournaise de recuit continu |
| Plage de diamètre du tube | Φ3,8 mm - φ16 mm |
| Gamme d'épaisseur de paroi | 0,3 mm - 1.0 mm |
| Vitesse de ligne maximale | 0 - 30 m / min |
| Puissance du moteur principal | 5.5 kW + 4 kW (servo ac moteurs) |
| Puissance de recuit | 60 kW + 105 kW |
| Système de contrôle | Siemens PLC & HMI tactile |
| Alimentation électrique | AC 380V, 50/60 Hz |
Industries d'application
CVC et réfrigération
Condenseurs et évaporateurs
Radiateurs automobiles
Systèmes de climatisation
Échangeurs de chaleur industriels
Unités de refroidisseur
Instrumentation de précision
Lignes de gaz médical
Regardez la ligne de production de tuyaux ST40G en action
Voyez comment notre ligne de production de tuyaux soudés laser ST40G offre des tubes de précision en acier inoxydable élevé - pour les condenseurs - de la bobine au tuyau fini.
Équipement facultatif
Dual - Tive Drawing Ligne de production pour une réduction de plus de diamètre.
Atmosphère continue - Four de recuit de tube protégé (105KW) pour les lots plus grands ou différentes exigences de recuit.
Système de test de courant de Foucault en ligne (ECT) pour la détection des défauts.
Micromètre laser en ligne pour la mesure du diamètre continu.
-
Équipement de recuit brillant intelligent
Tout ce que vous devez savoir
Quels matériaux cette ligne de production peut-elle procéder?
SPCC en acier à faible teneur en carbone, SPCD; Steel en carbone de qualité 10 #, 20 #; Sus304 en acier inoxydable, SUS430, etc.
Cette ligne de production de tuyaux soudés est-elle automatisée?
Oui, l'ensemble du processus est contrôlé de manière centralisée via un système basé sur Siemens PLC - avec une interface tactile, permettant une opération de temps -, des diagnostics réel - et des diagnostics de défaut de self -.
La machine à tube du condenseur peut-elle produire différentes tailles de tube sans temps d'arrêt?
Oui, avec Quick - Modifiez les ensembles de moisissures et les paramètres programmables, la commutation entre différents diamètres de tube est rapide et efficace.
Offrez-vous un support technique et une garantie?
Nous fournissons une garantie d'équipement - et une prise en charge technique à vie, y compris une assistance à distance et sur le service de site - si nécessaire.
