Combien coûte une ligne de production de broyeur à tubes ?

Un guide du fabricant de ST Machineries

Investir dans une ligne de production de tuberie est une décision majeure pour tout fabricant de tuyaux et de tubes. Contrairement à l'achat d'une machine standard, un projet de tuberie implique une technologie de production, une planification d'usine, un outillage, un niveau d'automatisation, des besoins en matières premières et des coûts d'exploitation à long terme.

De nombreux clients demandent à ST Machineries :

• Combien coûte une ligne de production de tuberie ?
• Pourquoi deux usines de tubes ayant des spécifications similaires ont-elles des prix différents ?
• Quels équipements doivent être inclus dans une ligne complète de production de tubes ?
• Comment les fabricants peuvent-ils calculer le retour sur investissement réel ?
• Doivent-ils choisir une machine standard ou une solution de broyeur à tubes personnalisée ?

Il n'y a pas de prix fixe pour une ligne de production de tuberie car chaque projet a des exigences différentes.

L'investissement final dépend :

• Plage de diamètres de tubes
• Épaisseur de paroi
• Type de matériau
• Technologie de soudage
• Vitesse de production
• Niveau d'automatisation
• Exigences d'inspection
• Configuration des équipements auxiliaires

Chez ST Machineries, nous ne proposons pas de prix de tuberie uniquement en fonction de la taille de la machine. Notre équipe d'ingénierie évalue les produits du client, les objectifs de production et les futurs plans d'expansion avant de concevoir la ligne de production appropriée.

Avec 26 ans d'expérience dans la fabrication d'équipements de fabrication de tubes-, ST Machineries fournit des solutions complètes d'usine de tubes, depuis la manipulation des bobines jusqu'à la collecte des tubes finis, en passant par les systèmes de formage, de soudage, de dimensionnement, de redressage, de découpe et d'inspection.

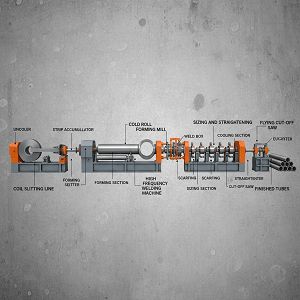

Qu'est-ce qui est inclus dans une ligne de production de broyeur à tubes ?

Une ligne de production de tuberie n’est pas une seule machine.

Il s'agit d'un système de fabrication intégré qui transforme les bobines métalliques en tubes soudés grâce à un traitement continu.

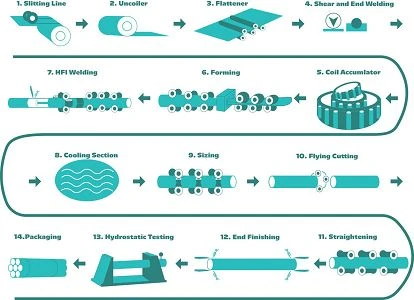

Une ligne typique de broyeur à tubes comprend :

1. Système de chargement et d'alimentation de bobines

La production commence avec des bobines d'acier inoxydable ou d'acier.

Fonctions principales :

• Levage de bobine
• Ouverture de la bobine
• Alimentation en bandes
• Alignement des matériaux
• Un système d’alimentation stable réduit :
• Déviation matérielle
• Interruption de production
• Problèmes de soudage

2. Section de formage de rouleaux

La section de formage transforme progressivement la bande plate en une forme de tube rond.

Cette section concerne directement :

• Rondeur du tube
• Écart de soudure
• Contrainte matérielle
• Qualité finale du tube

Un équipement de formage-de haute qualité nécessite :

• Rouleaux de précision
• Châssis de machine solide
• Système de réglage précis

3. Système de soudage

Le système de soudage est l’un des principaux facteurs influençant le coût des usines de tubes.

Les technologies de soudage courantes comprennent :

Soudage TIG

Utilisé pour :

• Tubes de précision en acier inoxydable
• Tubes-de qualité alimentaire
• Tubes médicaux
• Tubes d'échangeur de chaleur

Avantages :

• Excellent aspect de la soudure
• Qualité stable
• Convient aux applications-de haute qualité

Soudage Laser

Utilisé pour :

• Tubes en acier inoxydable à paroi mince-
• Tubes automobiles
• Applications de précision

Avantages :

• Zone étroite affectée par la chaleur
• Vitesse de soudage plus élevée
• Moins de déformation

Soudage HF/REG

Couramment utilisé pour :

• Tubes en acier au carbone
• Tubes structurels
• Production en grand volume-

4. Système de dimensionnement et de redressement

Après soudage, le tube passe dans des rouleaux encolleurs.

Fonctions :

• Diamètre de contrôle
• Améliorer la rondeur
• Rectitude correcte

5. Système de coupe

Le système de découpe détermine :

• Précision de la longueur du tube
• Efficacité de la production
• Niveau d'automatisation
• Les options incluent :
• Coupe à la scie à froid
• Scie volante
• Système de coupe automatique

6. Système d'inspection

Pour les applications industrielles, le contrôle qualité est essentiel.

Équipements possibles :

• Tests par courants de Foucault
• Mesure dimensionnelle
• Inspection des surfaces

Les lignes de production de broyeurs à tubes ST Machineries intègrent le chargement, le formage, le soudage, le traitement des coutures, le dimensionnement, le redressage, l'inspection et la découpe des matériaux selon les exigences du client.

Gamme de coûts de ligne de production de broyeur à tubes

La gamme d’investissement d’une ligne de production de tuberie varie considérablement.

Une référence générale :

Le coût réel dépend des exigences de configuration et d’application.

Pour la production de tubes de précision en acier inoxydable, l'investissement est généralement plus élevé car l'équipement nécessite :

• Meilleure précision de formage
• Contrôle de soudage plus stable
• Contrôle de qualité de surface plus élevé
• Équipement de finition supplémentaire

Principaux facteurs affectant le coût de la ligne de production d'une usine de tubes

1. Gamme de tailles de tubes

Le diamètre du tube est l’un des premiers facteurs affectant le coût de la machine.

Petits broyeurs à tubes :

Convient pour :

• Tubes médicaux
• Tubes de bouteilles d'eau
• Tubes de précision

Grands broyeurs à tubes :

Convient pour :

• Tuyaux industriels
• Tubes structurels
• Tuyaux à parois épaisses

ST Machineries propose différents modèles de broyeurs à tubes couvrant différentes gammes de tubes :

La production de diamètres plus grands nécessite :

• Structure de machine plus solide
• Rouleaux plus gros
• Puissance moteur plus élevée
• Un outillage plus cher

2. Type de matériau

Différents matériaux nécessitent différentes configurations d'équipement.

Broyeur de tubes en acier inoxydable

Applications :

• Équipement alimentaire
• Produits médicaux
• Automobile
• Échangeurs de chaleur

Exigences:

• Formage de précision
• Soudage de haute-qualité
• Protection des surfaces

Usine de tubes en acier au carbone

Applications :

• Construction
• Tuyaux structurels
• Transport industriel

Se concentrer:

• Vitesse de production
• Capacité de sortie
• Rentabilité

Broyeur de tubes en titane

Le titane nécessite :

• Technologie de soudage spéciale
• Contrôle de processus plus élevé
• Un équipement plus précis

Par conséquent, les lignes de production de tubes en titane nécessitent normalement des investissements plus élevés.

3. Sélection de la technologie de soudage

Le système de soudage a un impact significatif sur le coût de l'équipement.

Broyeur de tubes TIG standard

Convient pour :

• Tubes de précision en acier inoxydable
• Tubes-de qualité alimentaire
• Tubes décoratifs

Niveau d'investissement :

Moyen

Usine de tubes de soudage laser

Convient pour :

• Tubes automobiles
• Tubes-haut de gamme en acier inoxydable
• Produits à parois minces-

Niveau d'investissement :

Plus haut

Avantages:

• Meilleure vitesse de soudage
• Déformation inférieure
• Amélioration de la cohérence de la production

4. Niveau d'automatisation

Les usines modernes nécessitent de plus en plus une production automatisée.

Les options d'automatisation incluent :

Configuration de base

Comprend :

• Réglage manuel
• Découpe standard
• Contrôle de base

Convient pour :

• Petite capacité de production

Configuration semi--automatique

Comprend :

• Contrôle par API
• Contrôle automatique du soudage
• Découpe automatique

Convient pour :

• Fabricants moyens

Ligne de production entièrement automatique

Comprend :

• Manutention automatique des matériaux
• Contrôle intelligent
• Inspection en ligne
• Surveillance des données

Convient pour :

• Fabricants-à grande échelle

Une automatisation plus élevée augmente l’investissement initial mais réduit :

• Coût de la main d'œuvre
• Erreurs de production
• Temps d'arrêt

Équipement supplémentaire qui influence l’investissement total

Un projet de production complet peut nécessiter des équipements supplémentaires.

1. Système de polissage de tubes

Utilisé pour :

• Tubes décoratifs en acier inoxydable
• Tubes-de qualité alimentaire
• Tubes médicaux

2. Four de recuit

Utilisé lorsque les fabricants ont besoin de :

• Structure matérielle améliorée
• Meilleure ductilité
• Performances de surface spéciales

3. Équipement de polissage interne

Important pour :

• Tubes de transformation des aliments
• Tubes pharmaceutiques
• Conduites de fluide

4. Équipement de test en ligne

Comprend :

• Tests par courants de Foucault
• Mesure laser
• Inspection des surfaces

Ces systèmes augmentent le coût des équipements mais améliorent la fiabilité des produits.

Coût d'installation en usine en plus de l'équipement de broyeur à tubes

De nombreux investisseurs se concentrent uniquement sur le prix des machines.

Cependant, un projet complet de fabrication de tubes comprend également :

Espace d'usine

Les exigences dépendent de :

• Taille du tube
• Capacité de production
• Nombre de lignes de production

Considérer:

• Stockage des matières premières
• Zone de production
• Zone de produits finis
• Espace d'entretien

Alimentation

Les usines de tubes nécessitent des systèmes électriques industriels.

Considérer:

• Capacité du transformateur
• Alimentation de soudage
• Puissance des équipements auxiliaires

Installation et mise en service

Les coûts comprennent :

• Installation d'équipement
• Réglage des machines
• Formation des opérateurs

ST Machineries fournit un support projet depuis la conception technique jusqu'à l'installation et la mise en service pour aider les clients à démarrer la production en douceur.

Comment calculer le retour sur investissement d'une usine de tubes

Un investissement dans une usine de tubes ne doit pas être évalué uniquement en fonction du prix d’achat.

Les fabricants devraient considérer :

Capacité de production

Un rendement plus élevé peut réduire :

• Coût de fabrication par tonne
• Coût de la main d'œuvre
• Cycle de production

Utilisation des matériaux

Un broyeur à tubes stable réduit :

• Taux de rebut
• Défauts de soudure
• Déchets de matériaux

Coût d'entretien

Une machine fiable réduit :

• Temps d'arrêt
• Pièces de rechange
• Interruption de production

Capacité d'expansion du produit

Une usine de tubes flexibles permet aux fabricants de produire :

• Différents diamètres
• Différents matériaux
• Différentes applications

Cela crée davantage d’opportunités de marché.

Pourquoi choisir la ligne de production de broyeurs à tubes ST Machineries ?

26 ans d'expérience dans la fabrication d'usines de tubes

ST Machineries se concentre sur le développement d'équipements de fabrication de tubes-depuis plus de 26 ans.

L'entreprise exploite ses propres installations de fabrication et propose des solutions complètes d'équipement de production de tubes.

Conception technique personnalisée

Chaque client a des exigences différentes.

ST Machineries évalue :

• Spécification des tubes
• Matériel
• Capacité de production

Application

Recommande ensuite :

• Modèle de broyeur à tubes approprié
• Méthode de soudage
• Équipement auxiliaire
•

Capacité complète de la ligne de production

Fournitures ST Machineries :

• Broyeurs de tubes en acier inoxydable
• Usines à tubes industrielles
• Broyeurs de tubes en titane
• Usines de tubes en aluminium
• Systèmes de production de tubes personnalisés

Prise en charge complète du projet

L'assistance comprend :

Avant l'achat

• Consultation technique
• Planification de la production
• Sélection d'équipement

Pendant la fabrication

• Fabrication de machines
• Essai
• Contrôle qualité

Après la livraison

• Assistance à l'installation
• Mise en service
• Entraînement

Questions à poser avant d'acheter une ligne de production de broyeur à tubes

Avant d’investir, les fabricants doivent confirmer :

Produit

• Quels matériaux de tubes seront produits ?
• Quelle plage de diamètres est requise ?
• Quelle gamme d’épaisseur de paroi ?

Production

• Quelle capacité de production est nécessaire ?
• Quel niveau d’automatisation est adapté ?
• Quelle norme de qualité doit être atteinte ?

Équipement

• Quelle technologie de soudage est nécessaire ?
• Quel équipement auxiliaire est nécessaire ?
• La machine peut-elle prendre en charge une expansion future ?

Conclusion

Une ligne de production de tuberie représente un-investissement de fabrication à long terme.

Le coût de l'équipement est déterminé par de nombreux facteurs :

• Spécifications du produit
• Exigences matérielles
• Technologie de soudage
• Niveau d'automatisation
• Capacité de production
• Exigences de qualité

Un prix initial inférieur ne signifie pas toujours un coût de production inférieur.

Le bon broyeur à tubes doit fournir :

• Production stable
• Qualité constante des tubes
• Coût d’exploitation réduit
• Capacité d’expansion future

Chez ST Machineries, nous aidons les fabricants mondiaux de tubes à sélectionner et à construire des lignes de production de broyeurs à tubes adaptées à leurs objectifs de production réels.

Des tubes de précision en acier inoxydable aux tubes soudés industriels, ST Machineries propose des solutions complètes de fabrication de tubes avec une expérience en ingénierie, une conception personnalisée et un support technique fiable.
